Автоматический выключатель ЭРА ВА47-29 1Р 6А 4,5кА (C) 156532-1034641
Автоматический выключатель ЭРА 1P C 16А 4.5кА ВА47-29 SIMPLE-mod-03 Б0039220 392982-1034564
Автоматический выключатель IEK GENERICA 1P 16А (C) 4.5кА, MVA25-1-016-C 660031-608512
Автоматический выключатель КЭАЗ ВА47-29 1P 6А (C) 4.5кА, 141485 301403-487306
Автоматический выключатель ЭРА 1P C 25А 4.5кА ВА47-29 SIMPLE-mod-05 Б0039222 530290-1034568
Автоматический выключатель ЭРА 1P C 10А 4.5кА ВА47-29 SIMPLE-mod-02 Б0039219 812181-1034563
Автоматический выключатель ЭРА ВА47-29 1Р 8А 4,5кА (C) 011582-1017951
Автоматический выключатель ЭРА 1P C 32А 4.5кА ВА47-29 SIMPLE-mod-06 Б0039223 350314-1034565
Автоматический выключатель ЭРА 1P C 20А 4.5кА ВА47-29 SIMPLE-mod-04 Б0039221 302457-1034567
Автоматический выключатель IEK GENERICA 1P 25А (C) 4.5кА, MVA25-1-025-C 328785-608514
Автоматический выключатель EKF Basic 1P 16А (C) 4.5кА, mcb4729-1-16C 910852-485292
Автоматический выключатель ЭРА ВА47-29 1Р 50А 4,5кА (C) 255664-1017953
Автоматический выключатель IEK GENERICA 1P 6А (C) 4.5кА, MVA25-1-006-C 285500-608518
Автоматический выключатель IEK GENERICA 1P 32А (C) 4.5кА, MVA25-1-032-C 175865-608515
Автоматический выключатель ЭРА ВА47-29 1Р 5А 4,5кА (C) 533341-999342
Автоматический выключатель IEK GENERICA 1P 20А (C) 4.5кА, MVA25-1-020-C 855351-608513
Автоматический выключатель EKF Basic 1P 25А (C) 4.5кА, mcb4729-1-25C 209308-610051
Автоматический выключатель IEK GENERICA 1P 40А (C) 4.5кА, MVA25-1-040-C 008061-608516
Выключатель автоматический модульный 1P (C) 40А 4.5кА ВА47-29 SIMPLE-mod-07 ЭРА Б0039224 557352-1034566
Автоматический выключатель ЭРА ВА47-29 1Р 25А 4,5кА (C) 313710-999343
Автоматический выключатель TDM ВА47-63 1P 16А (C) 4.5кА, SQ0218-0003 669054-598310
Автоматический выключатель ЭРА ВА47-29 1P 6А 4,5кА (B) Pro (NO-902-182) 510576-1021165
Автоматический выключатель EKF Basic 1P 32А (C) 4.5кА, mcb4729-1-32C 145104-487580
Автоматический выключатель ЭРА ВА47-29 1Р 32А 4,5кА (B) 978841-1017943
Автоматические выключатели в Чебоксарах
Автоматический выключатель (можно встретить синоним "автомат") представляет собой защитное устройство коммутационного типа, используемое для размыкания электрической цепи в случае возникновения короткого замыкания или тока перегрузки. Основные задачи выключателей следующие:
- коммутация электрической цепи – включениеотключение участка,
- защита от тока перегрузки – выключатель размыкает цепь, если ток в ней начинает превышать допустимую норму (это случается, например, если в сеть подключили один или несколько энергоемких приборов большой мощности),
- защита от коротких замыканий – выключатель отключает от питания защищаемую цепь, если в ней образуются высокие по значению токи КЗ.
Виды и устройство автоматических выключателей
Все "автоматы" по их конструкции можно разделить на три основных типа:
- Модульные – наиболее распространенный тип, который используется в быту.

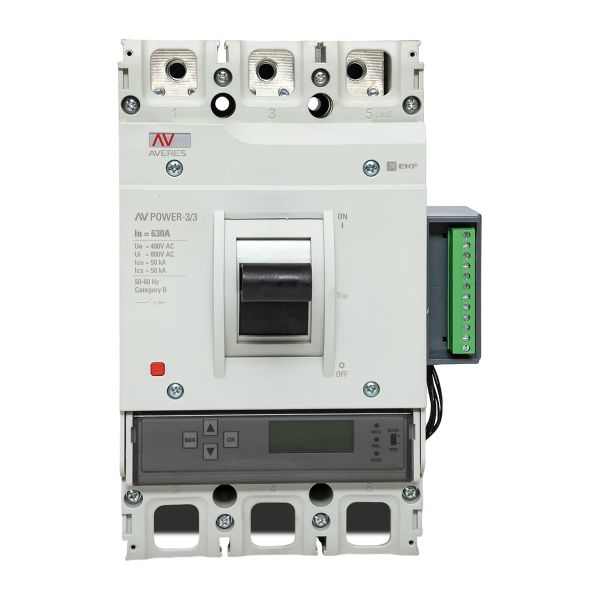

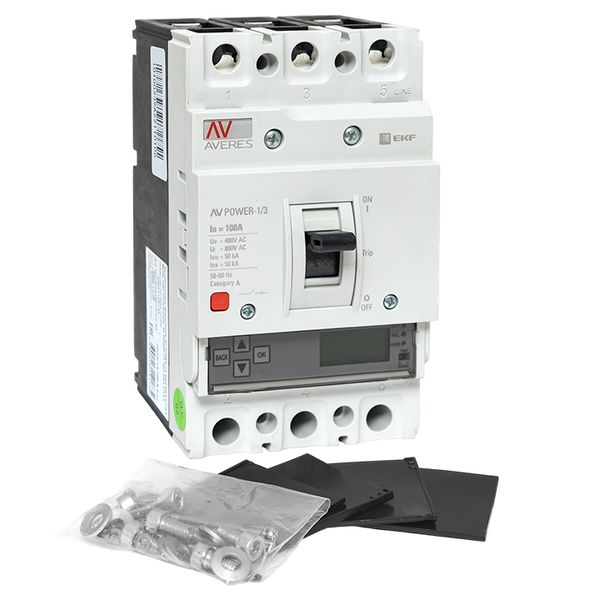

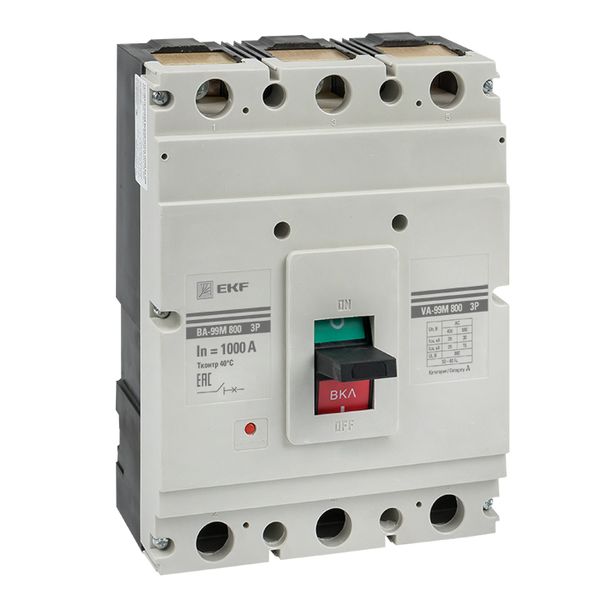

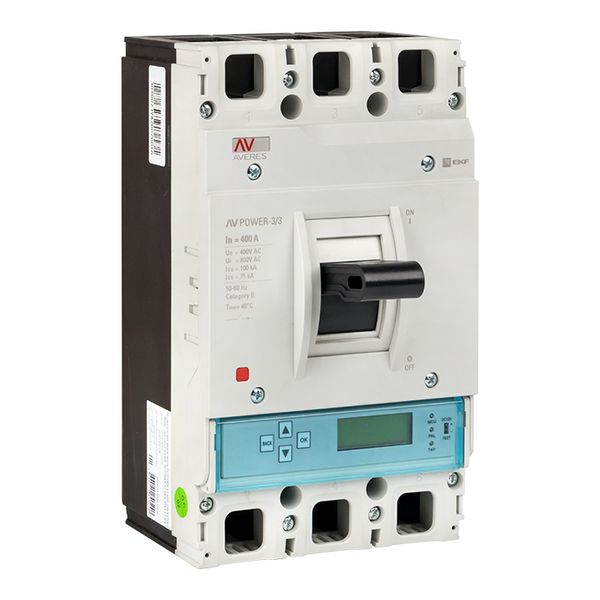

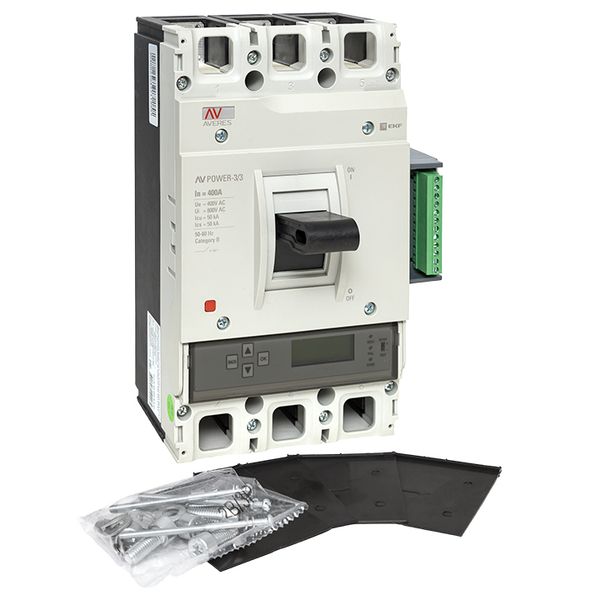

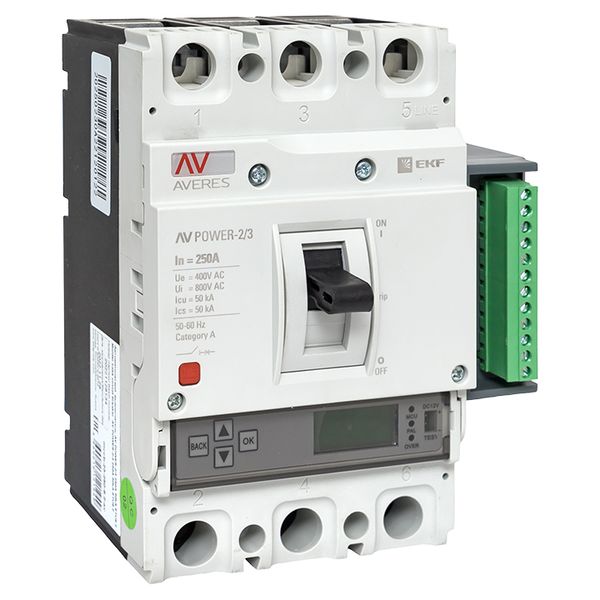

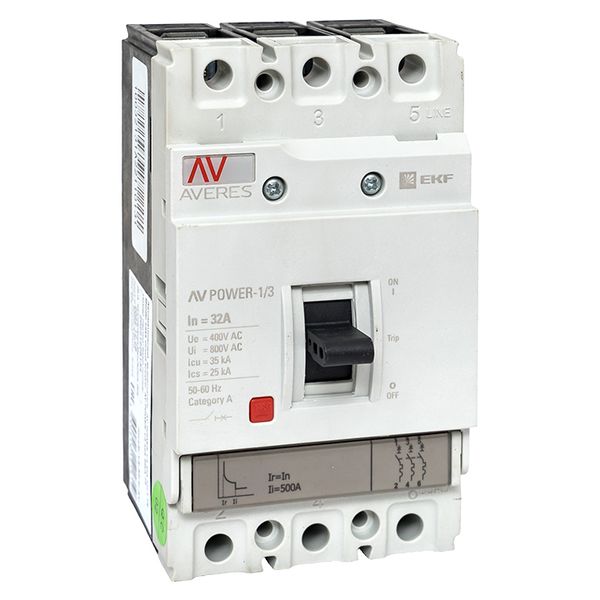

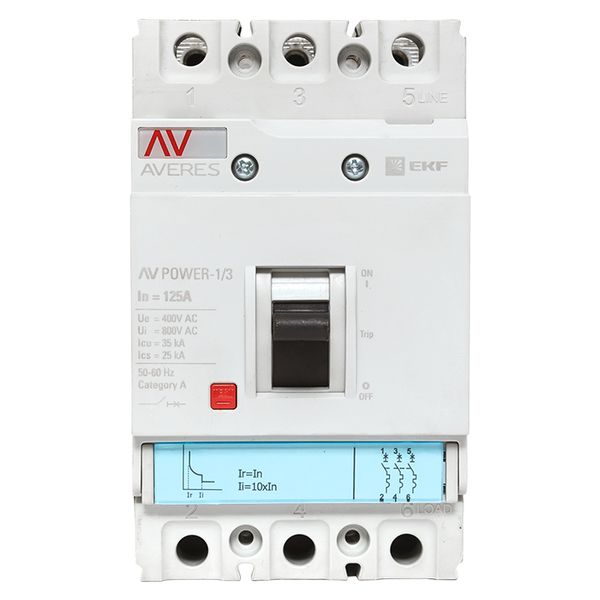

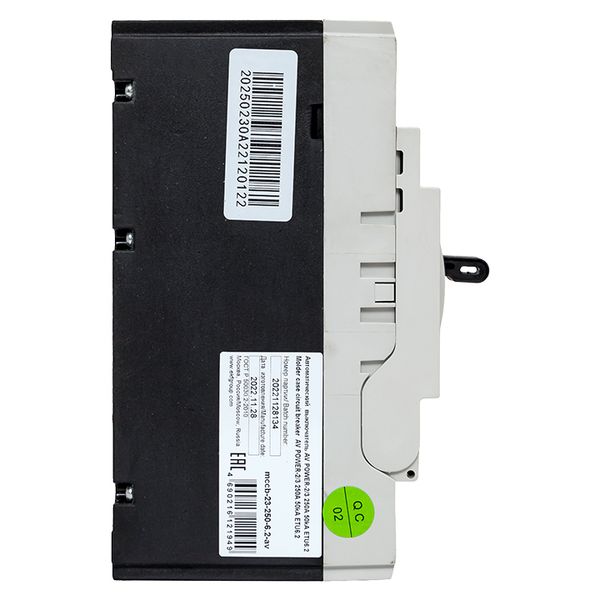

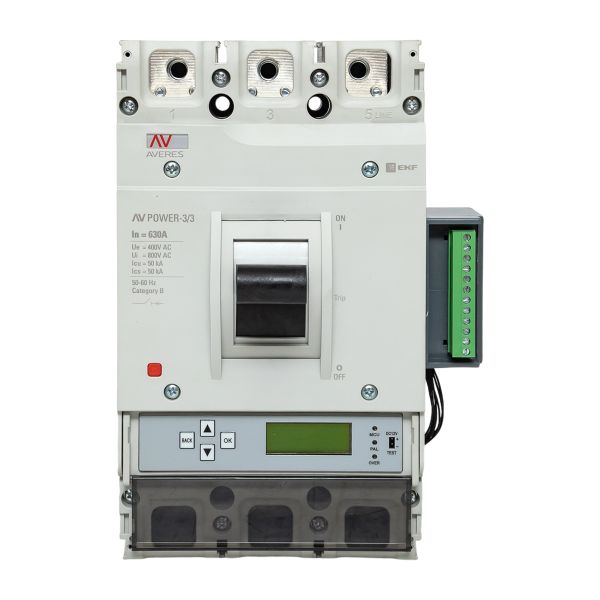

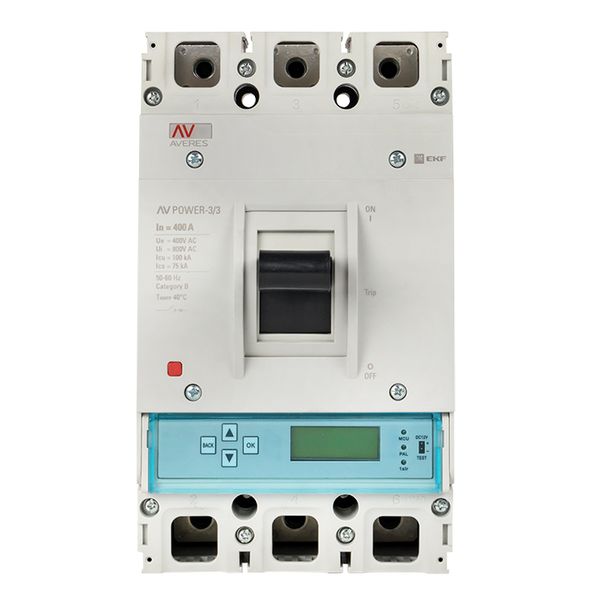

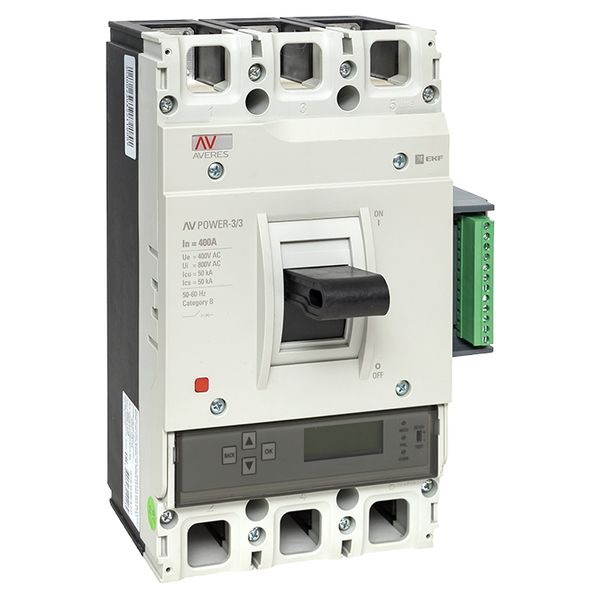

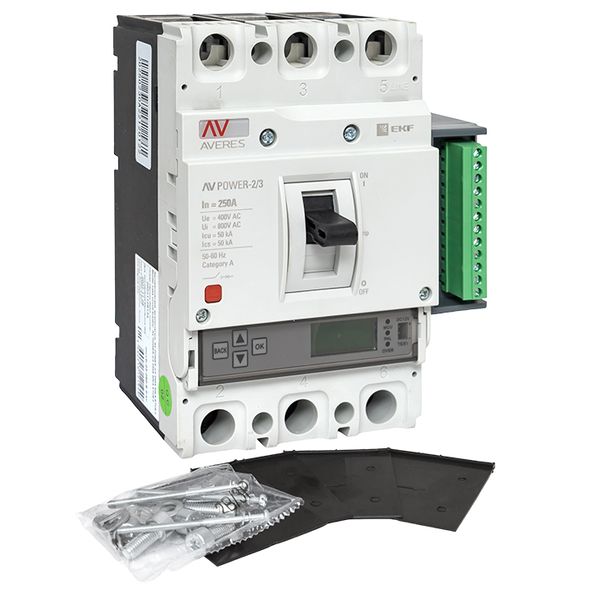

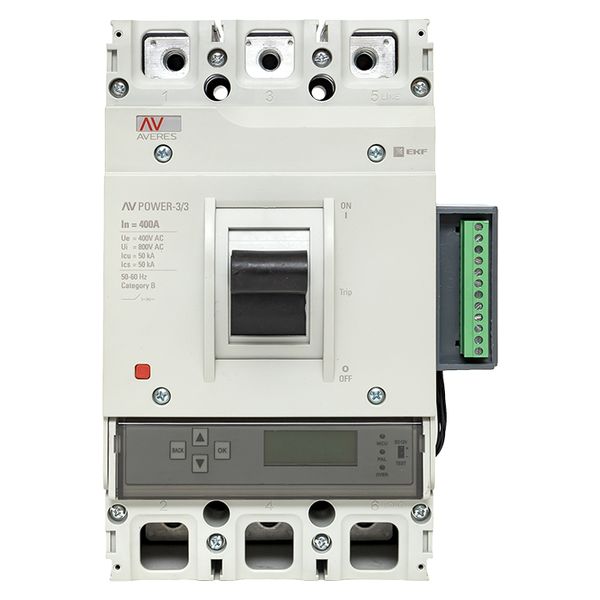

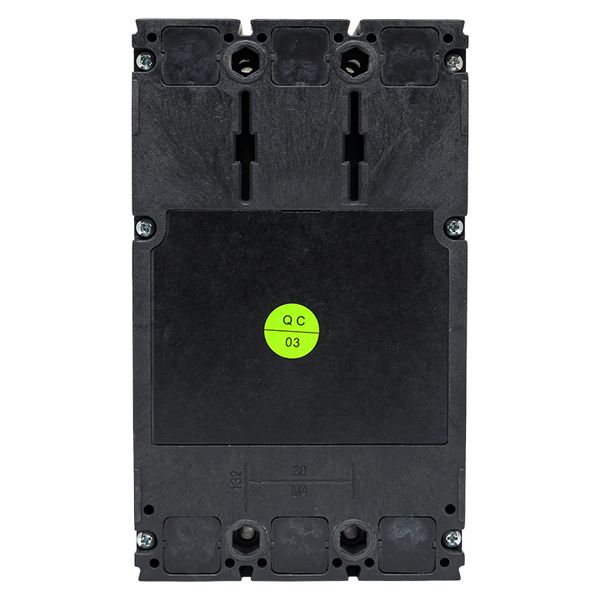

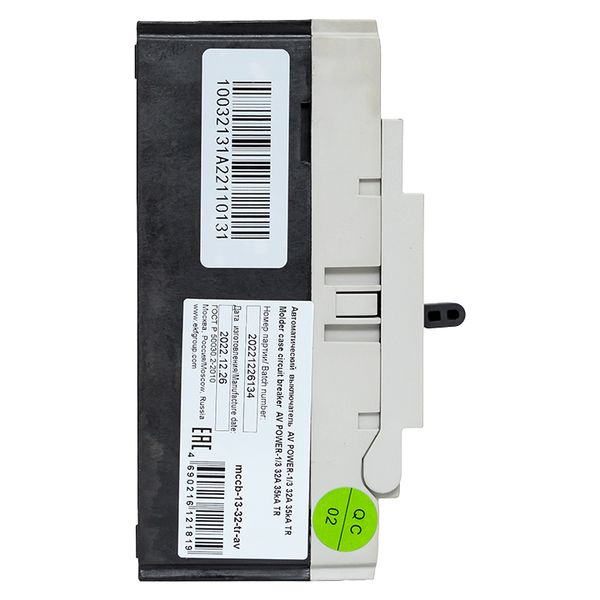

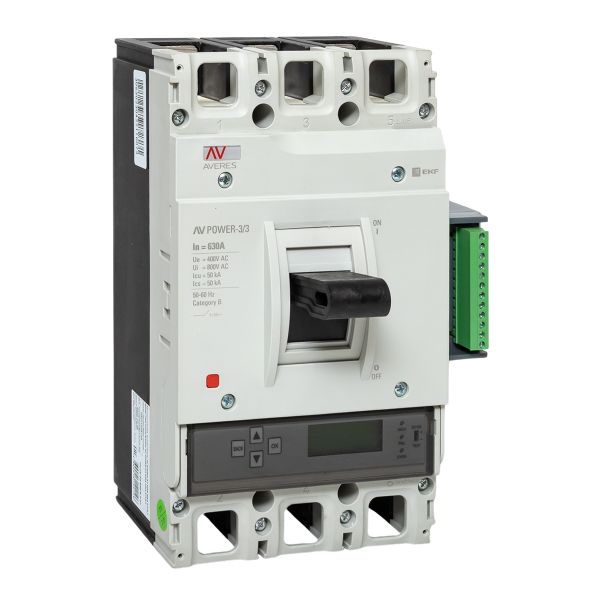

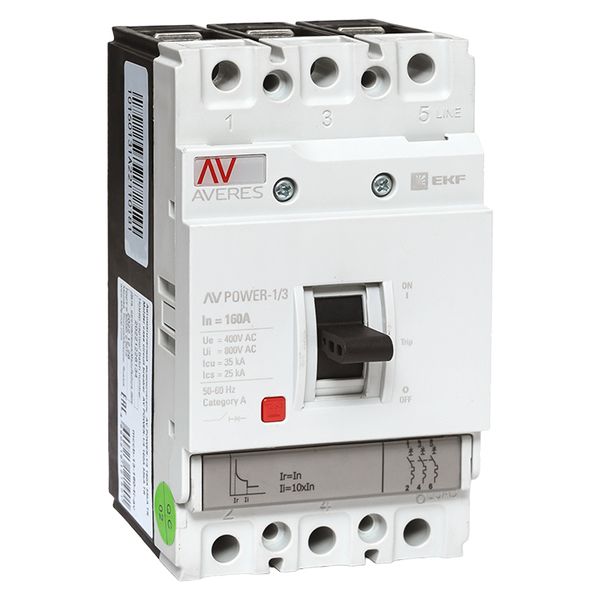

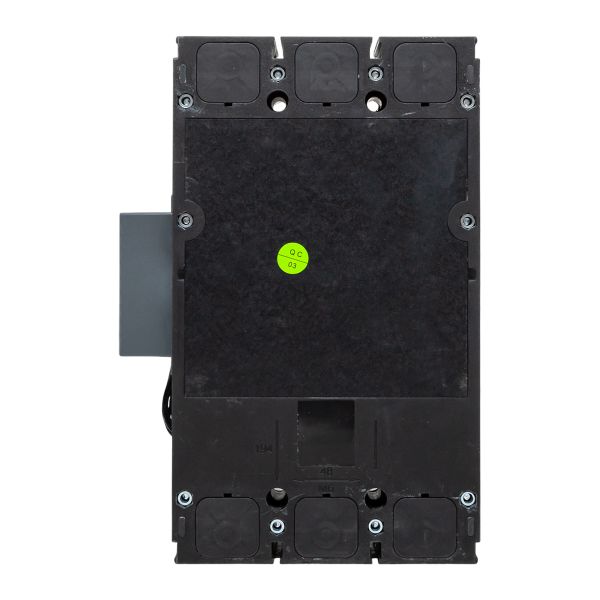

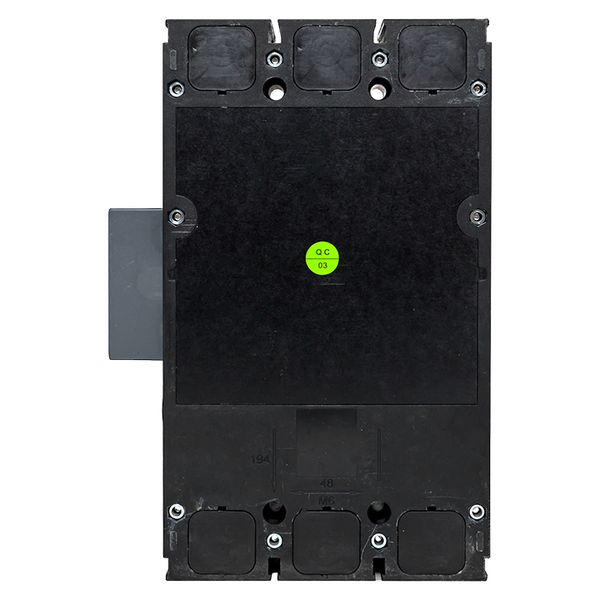

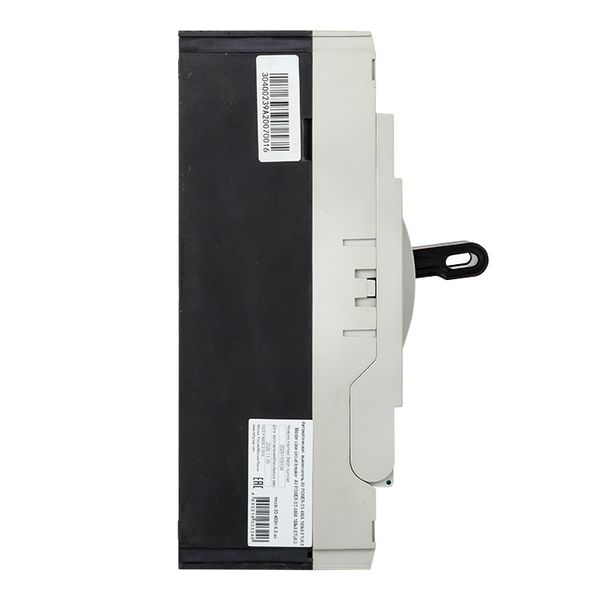

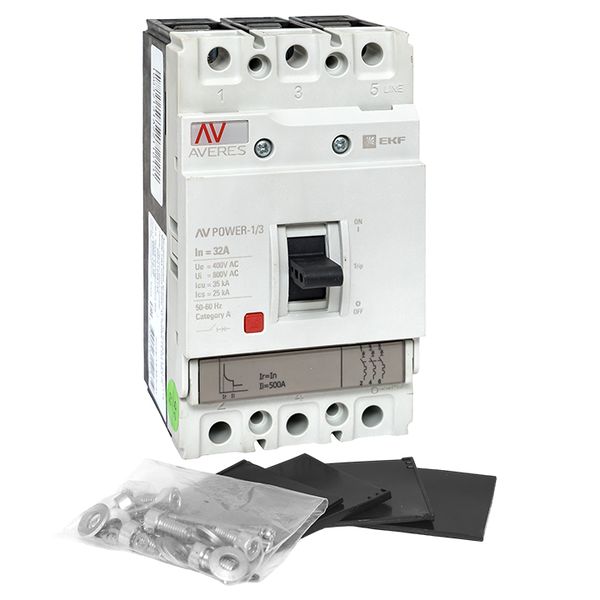

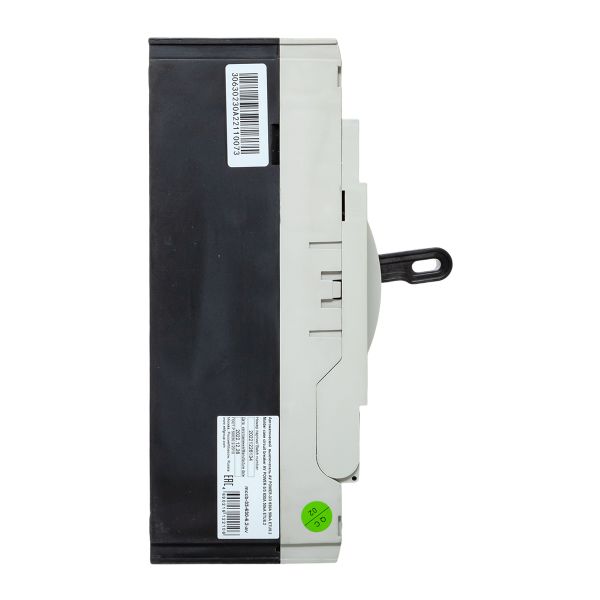

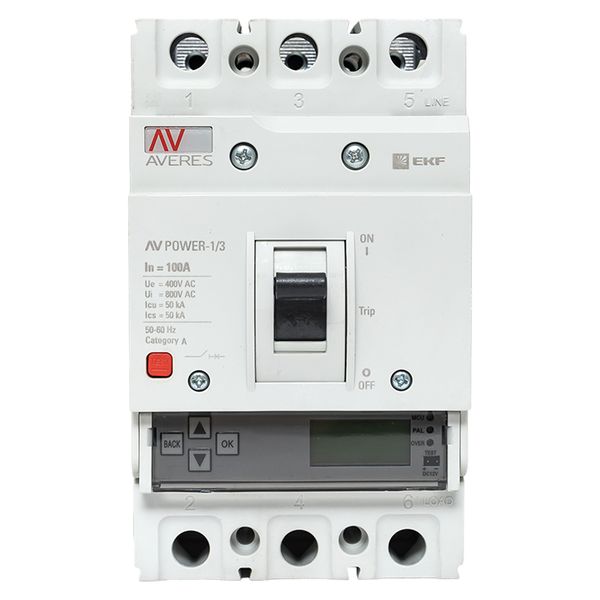

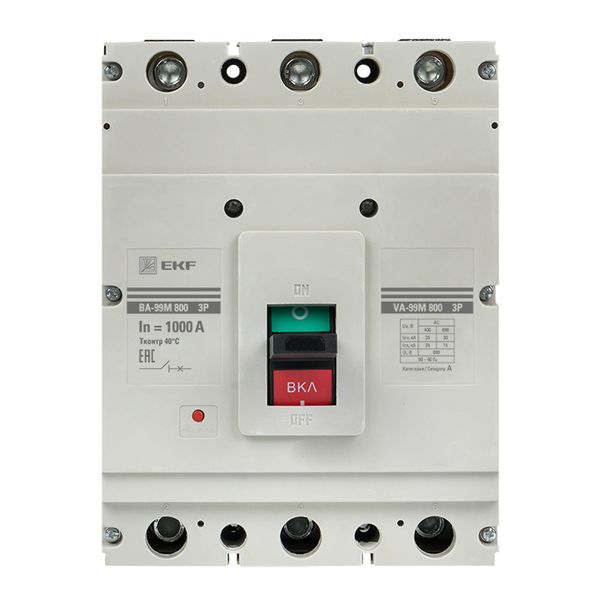

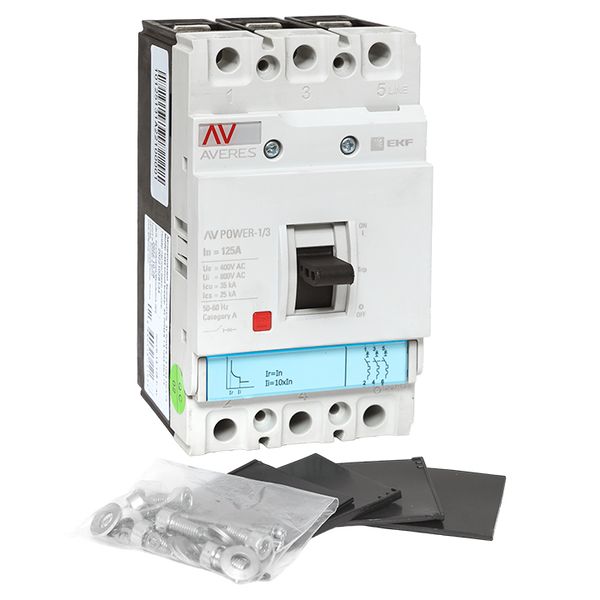

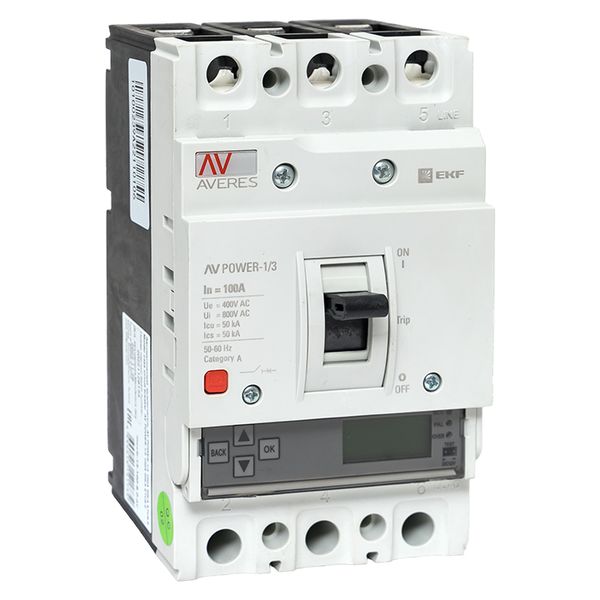

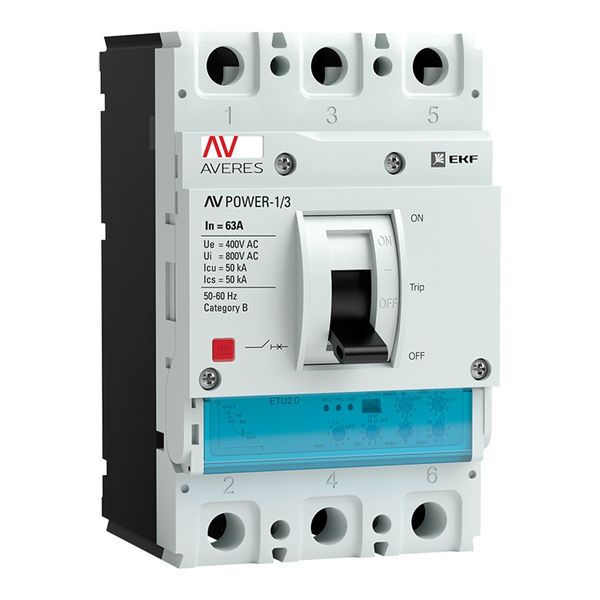

- В литом корпусе – применяются в общественных и промышленных зданиях, рассчитаны на более высокие токи, чем в бытовой электросети.
- Воздушные – используются на промышленных объектах, в цепях с рабочими токами, измеряемыми тысячами ампер.
Конструкция "автомата" включает следующие элементы:
- винтовые клеммы (верхняя и нижняя),
- гибкий проводник,
- подвижный и неподвижный контакты,
- электромагнитный расцепитель с сердечником и катушкой,
- тепловой расцепитель с биметаллической пластиной и регулировочным винтом,
- рычаг управления,
- дугогасительная камера,
- фиксатор с защелкой,
- отверстие для отвода газа.
Рассмотрим более подробно ключевые элементы – расцепители.
Тепловой расцепитель – это пластина из биметалла, которая имеет свойство деформироваться при нагревании. Ток, проходя через эту пластину, повышает ее температуру. Если ток в электросети выше допустимого, то пластина нагревается настолько, чтобы изогнуться и тем самым привести в действие механизм расцепления. Следовательно, выключатель размыкает цепь, защищая подключенные к ней приборы.
Электромагнитный расцепитель представляет собой катушку (соленоид) с проволочной обмоткой. Внутри катушки располагается сердечник с пружиной. Если происходит короткое замыкание, то ток в цепи резко возрастает. Это приводит к наведению магнитного потока в обмотке катушки. А он, в свою очередь, перемещает сердечник, который вместе с пружиной заставляет сработать механизм отключения.
Нюансы срабатывания автоматических выключателей
Тепловой расцепитель в автоматическом выключателе срабатывает не сразу. Это обусловлено физическими характеристиками биметалла и природой тока. Чтобы пластина изогнулась до того состояния, в котором она сможет активировать механизм отключения, необходимо время. Какое именно – зависит от того, насколько большой ток проходит через пластину. Чем ток выше, тем пластина быстрее нагревается и деформируется, и тем, соответственно, меньше время срабатывания.
Разброс достаточно широк – от нескольких секунд до десятков минут. Минимальный ток срабатывания тоже варьируется – в пределах 1,13 – 1,45 от номинального уровня (то есть расцепитель активирует механизм отключения, если номинальный ток повышается на величину от 13% до 45%).
Помимо этого, на период срабатывания влияет и температура среды. Так, если выключатель находится в помещении, где стабильно высокая температура, то расцепитель может сработать при меньших значениях тока, так как пластина всегда нагрета. Если же температура среды низкая, то значения тока для срабатывания выключателя выше – поскольку пластина охлаждена.
В том, что тепловой расцепитель срабатывает не сразу, есть свой смысл. За время, нужное для срабатывания, ток перегрузки может вернуться к норме. Если же этого не происходит, то расцепитель срабатывает.
Электромагнитный расцепитель, в отличие от теплового, срабатывает моментально – время не превышает долей секунды. Однако для его активации необходимо, чтобы ток превысил номинальные значения минимум в три раза.
Когда выключатель срабатывает, и цепь размыкается, в ней образуется электрическая дуга. Чем выше ток, тем эта дуга сильнее. Ее образование вызывает разрушение контактов "автомата", поэтому с целью их защиты в конструкции выключателя предусмотрена дугогасительная камера. Камера выполнена из пластин, расположенных параллельно друг другу. В ней дуга дробится и гаснет вплоть до исчезновения. В течение этого процесса образуются газы, которые отводятся через предусмотренное для этого отверстие.
Как выбрать автоматический выключатель?
Корректный выбор зависит от характеристик электросети. Чтобы правильно подобрать автоматический выключатель, необходимо учесть следующие показатели.
- Бренд – здесь важно отдавать предпочтение проверенным брендам, т.к. выключатели этих производителей обеспечивают максимальную безопасность и надежность. Среди лидеров рынка – ABB, Legrand, Schneider Electric, IEK. Эти торговые марки славятся высоким качеством и долгим сроком службы своей продукции.
- Номинальный ток. Это – один из ключевых параметров. Другие его названия – ток срабатывания, ампераж, допустимый ток. Данное значение указано на корпусе прибора и отражает тот уровень тока, при котором выключатель не будет срабатывать. Учитывать этот показатель необходимо в первую очередь. Как выбрать? На розетки обычно берутся "автоматы" 16А, на свет – 10А, на вход в жилое помещение – 45-50А, на электроплиту – 20-25А, но не более 32А.
- Число полюсов. Это количество линий, которые могут быть подключены к выключателю. "Автомат" может быть однополюсным, двухполюсным, трехполюсным и четырехполюсным. Первые два варианта подходят для однофазных сетей, причем однополюсный выключатель размыкает исключительно фазу, двухполюсный же – фазу и ноль. Варианты 3 и 4 используются в трехфазных сетях. Количество полюсов в "автомате" соответствует количеству переключателей, являющихся по своей сути аналогами предохранителей (т.н. "пробок") в электрических счетчиках. Выбор между однополюсными (1p), двухполюсными (2p) и другими типами автоматических выключателей напрямую зависит от фазности электросети. Так, "автомат" 1p оптимален для защиты отдельных электроприборов, питающихся от однофазной сети. Вариант 2p дает полную защиту всей бытовой электросети и подключенных к ней устройств (но также используется только в однофазных сетях). Трехполюсные устройства защищают от скачков напряжения в трехфазной сети и оптимальны, если требуется обеспечить стабильную работу отдельных приборов. И, наконец, четырехполюсные выключатели применяются там, где работает трехфазная сеть, и к ней подключено множество приборов.
- Класс – это время отключения. Наиболее быстро срабатывающие выключатели – А. Классы B и C оптимизированы для бытовых сетей, D – для промышленности.
Сегодня "автоматы" устанавливаются на щиты на специальные дин-рейки – это просто и удобно. Крепления-защелки уже интегрированы в корпус выключателя. При установке защелку следует оттянуть (удобно делать это с помощью длинной отвертки), чтобы она зацепилась за рейку. После установки обязательно необходимо проверить качество крепления. Затем "автомат" остается только подключить, вставив провода в зажимы и затянув последние. Затягивать необходимо плотно, но не слишком, чтобы не повредить кабель. Разумеется, провода должны быть предварительно заизолированы.
Грамотно выбранный "автомат" – залог безопасной работы электросети и приборов. Купить автоматические выключатели от лидеров рынка можно в интернет-магазине "ГЛАВЭЛЕКТРИКА". В каталоге представлен широкий ассортимент товаров по доступным ценам. Мы гарантируем быструю доставку заказов и всегда рады помочь с подбором. Остались вопросы? Звоните!
Автоматические выключатели - надежная защита электрических сетей и оборудования от перегрузок и коротких замыканий. В нашем каталоге представлен широкий ассортимент автоматических выключателей различных типов и характеристик.
Мы предлагаем автоматические выключатели различной номинальной силы тока, от малых значений для бытовых нужд до больших значений для промышленных объектов. Вы сможете подобрать подходящий по параметрам выключатель для своих нужд, учитывая особенности электросистемы.
Кроме того, мы предлагаем автоматические выключатели различных конструкций: модульные, встраиваемые, на ручках и другие варианты. Благодаря этому, вы сможете интегрировать выключатель легко и удобно в вашу систему электроснабжения.
В нашем каталоге представлены автоматические выключатели от ведущих производителей, что гарантирует высокое качество и надежность работы изделий. Автоматические выключатели соответствуют всем необходимым стандартам и сертификациям, что подтверждает их безопасность и соответствие международным нормам.
Выбирая автоматические выключатели из нашего каталога, вы получаете не только защиту вашей электросистемы, но и экономию времени и средств. Автоматические выключатели удобны в установке и использовании, а также обладают длительным сроком службы.
Сделайте правильный выбор и обеспечьте надежную защиту своей электросети с помощью автоматических выключателей из нашего каталога. Наша команда готова ответить на все ваши вопросы и помочь подобрать оптимальное решение для вас.
