Автоматические выключатели LEGRAND

Автоматический выключатель LEGRAND (можно встретить синоним «автомат») представляет собой защитное устройство коммутационного типа, используемое для размыкания электрической цепи в случае возникновения короткого замыкания или тока перегрузки. Основные задачи выключателей следующие:

● коммутация электрической цепи — включениеотключение участка,

● защита от тока перегрузки — выключатель размыкает цепь, если ток в ней начинает превышать допустимую норму (это случается, например, если в сеть подключили один или несколько энергоемких приборов большой мощности),

● защита от коротких замыканий — выключатель отключает от питания защищаемую цепь, если в ней образуются высокие по значению токи КЗ.

Виды и устройство автоматических выключателей LEGRAND

Все «автоматы» по их конструкции можно разделить на три основных типа.

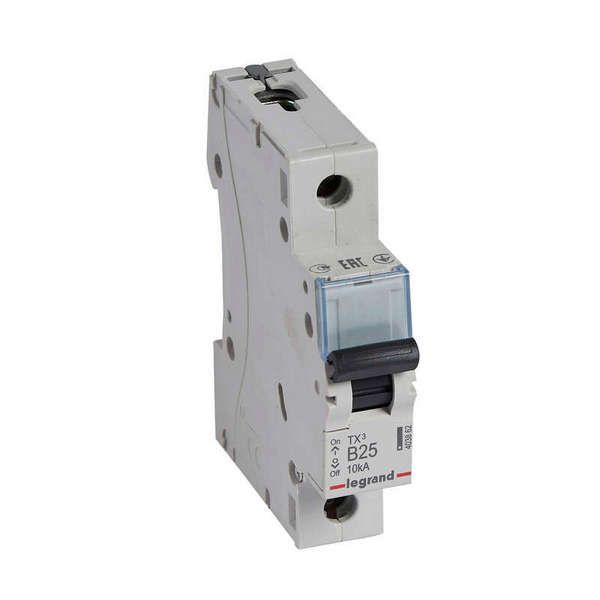

● Модульные — наиболее распространенный тип, который используется в быту.

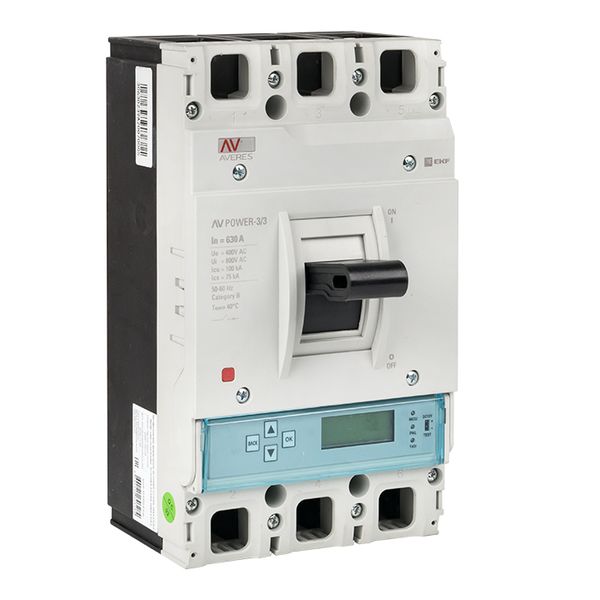

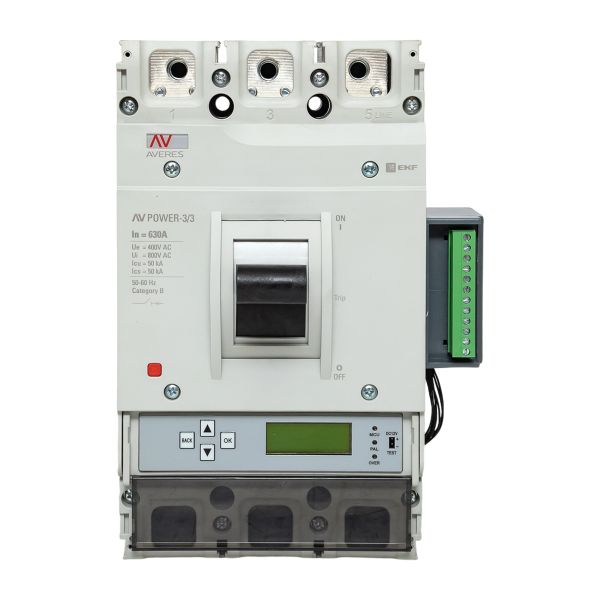

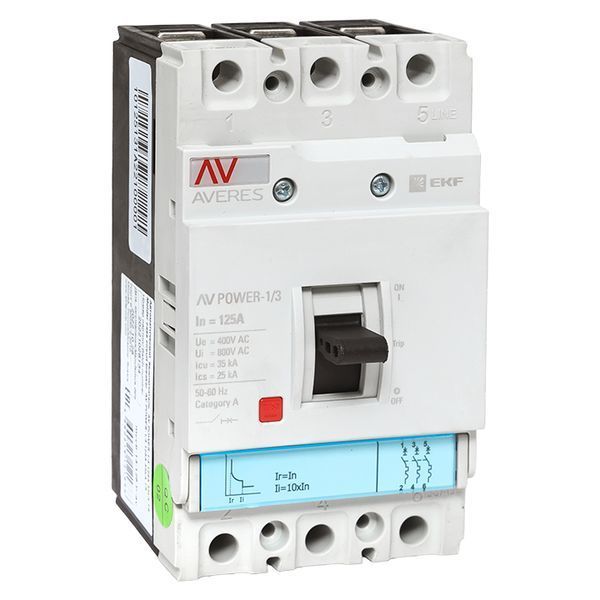

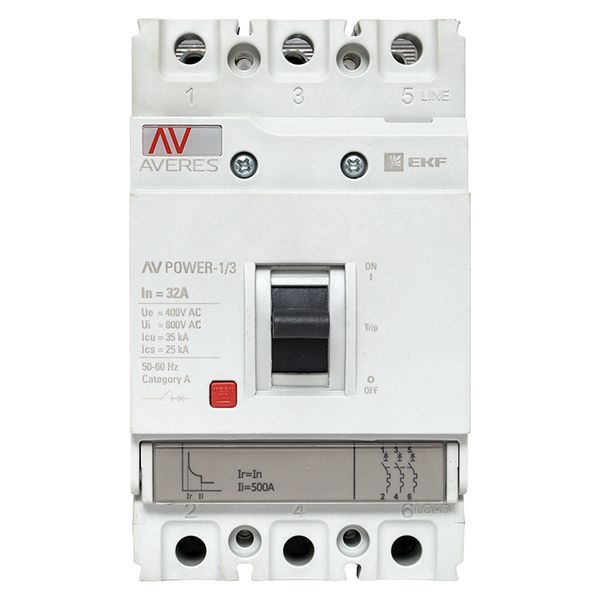

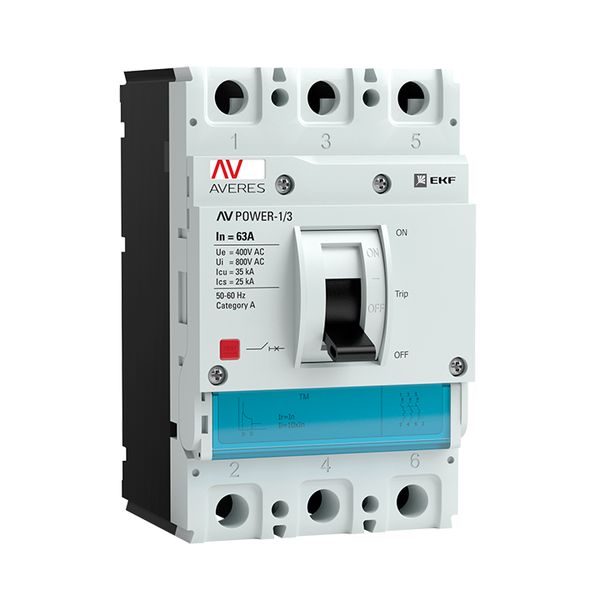

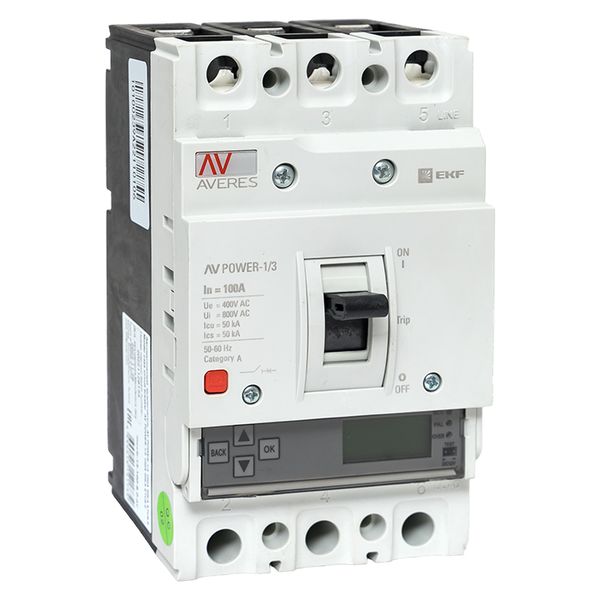

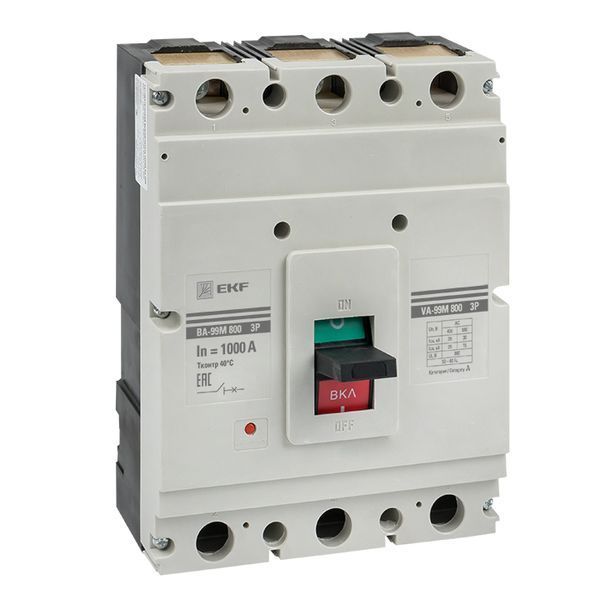

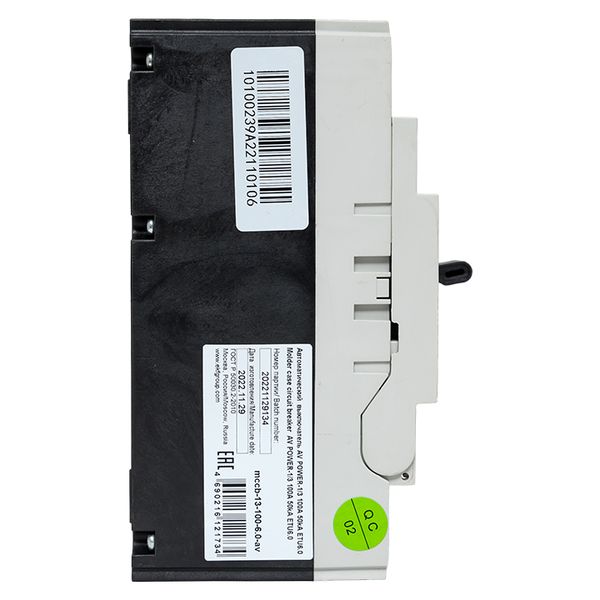

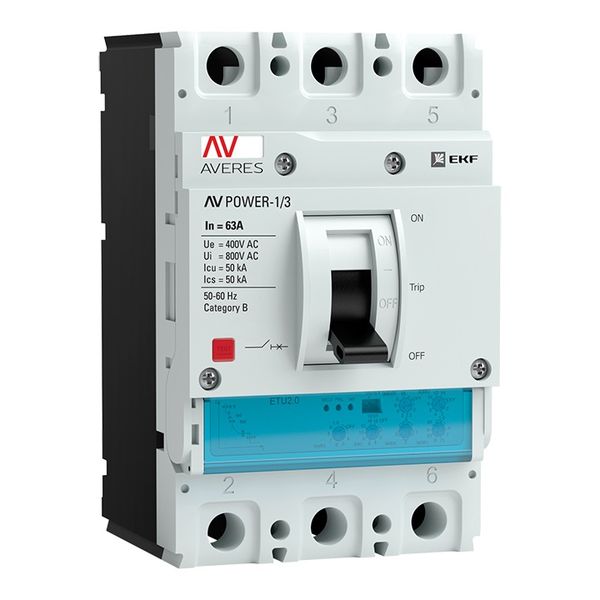

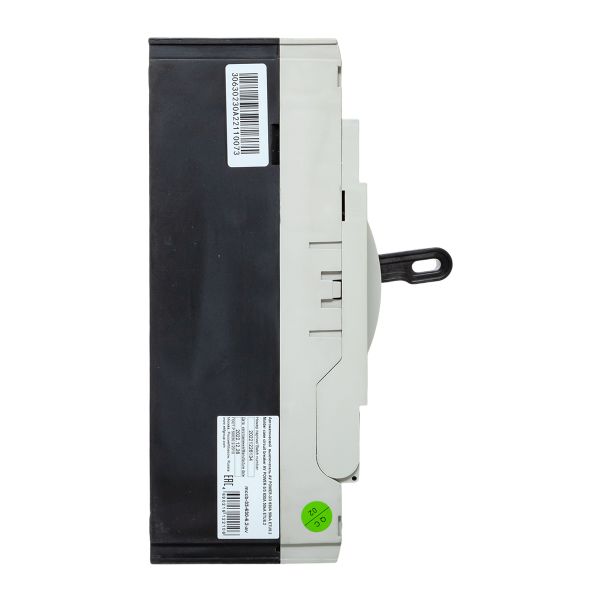

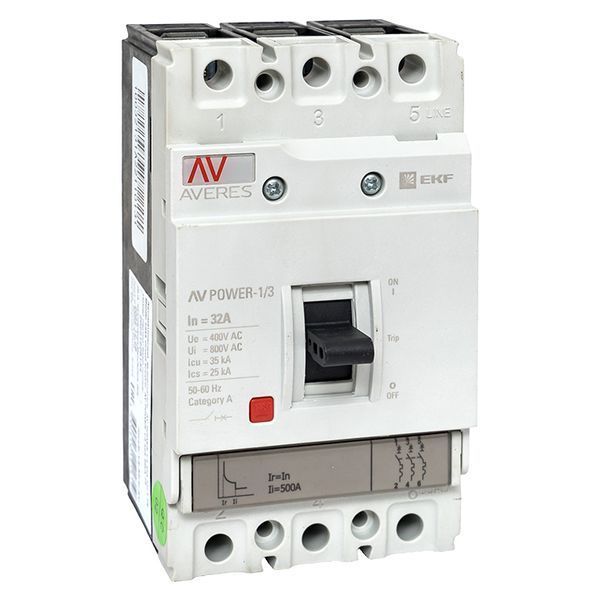

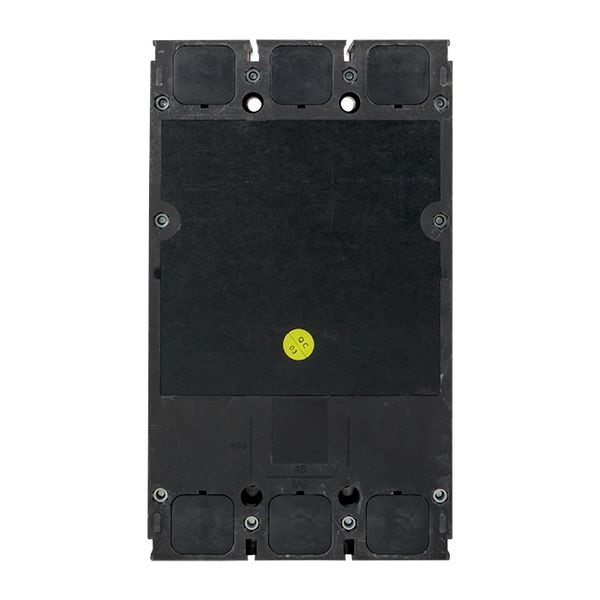

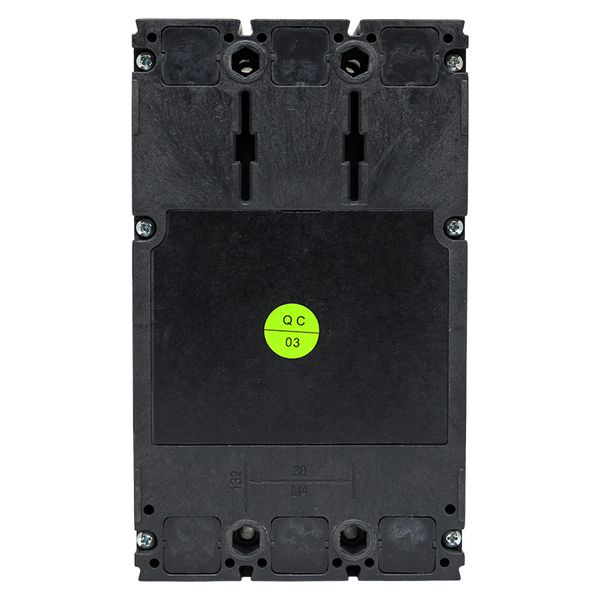

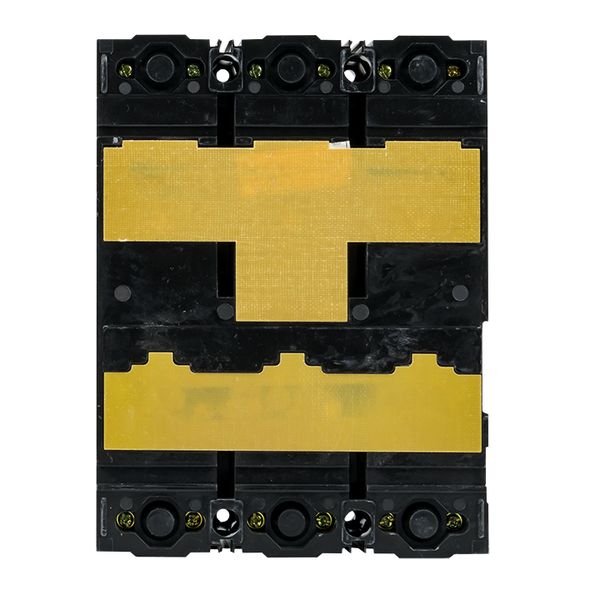

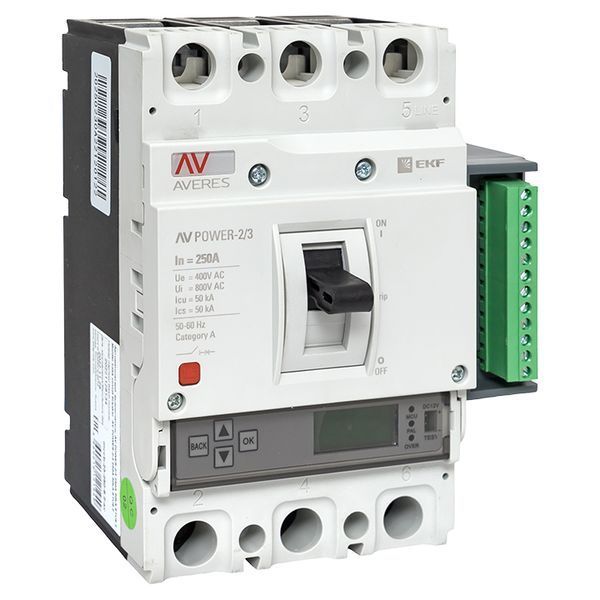

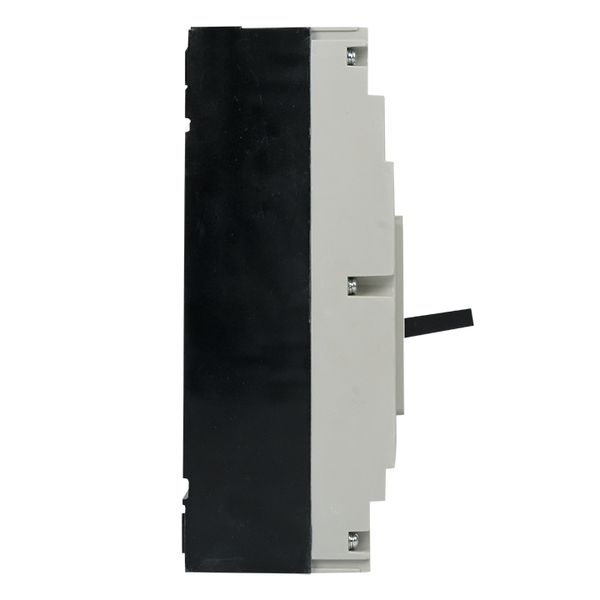

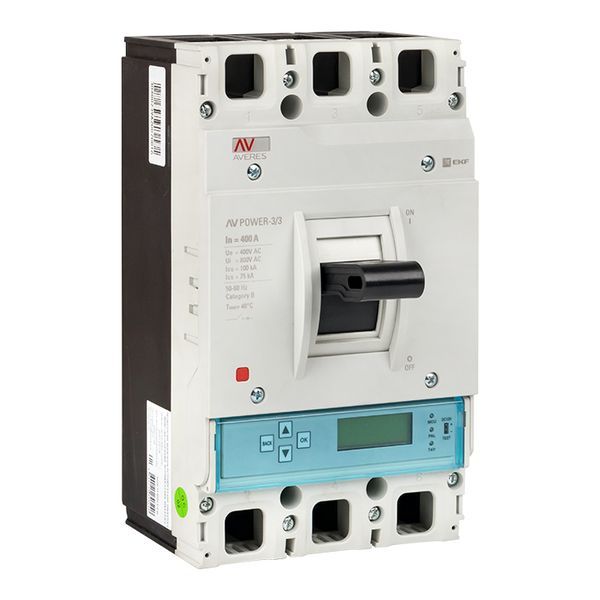

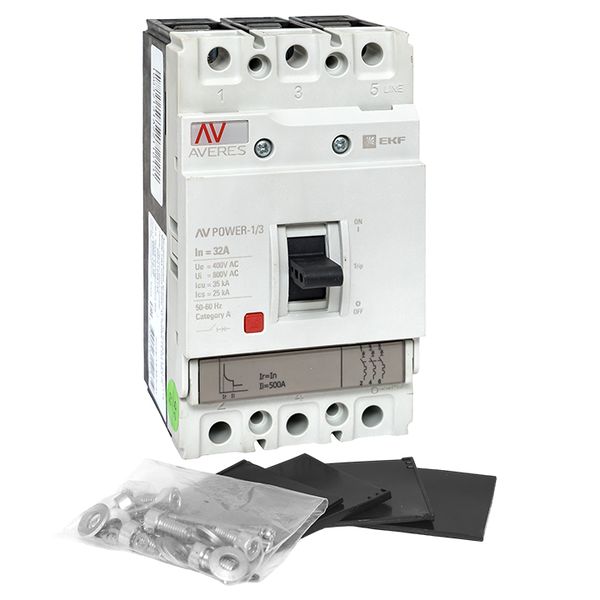

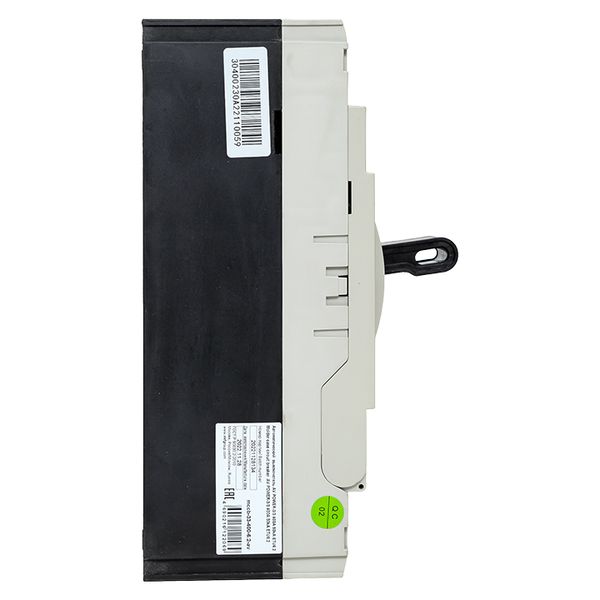

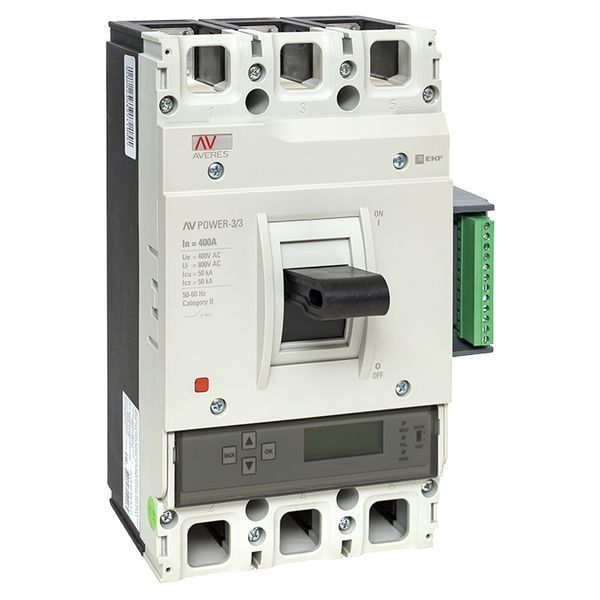

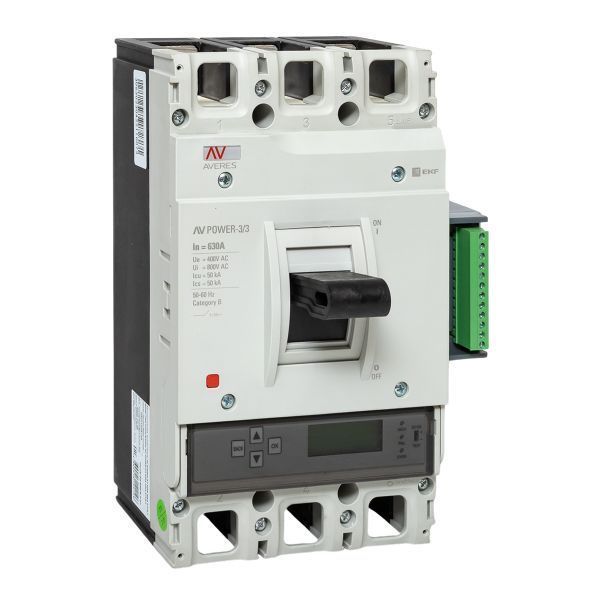

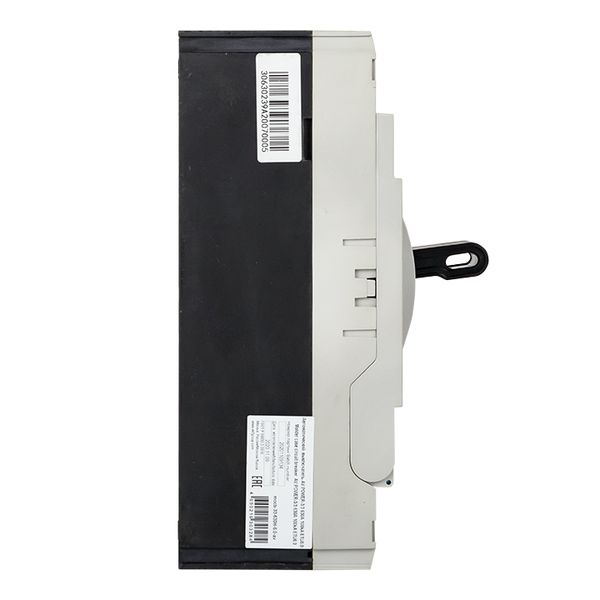

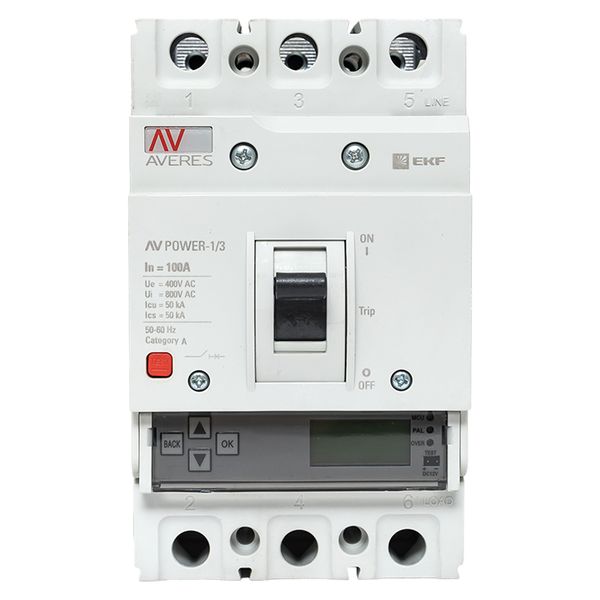

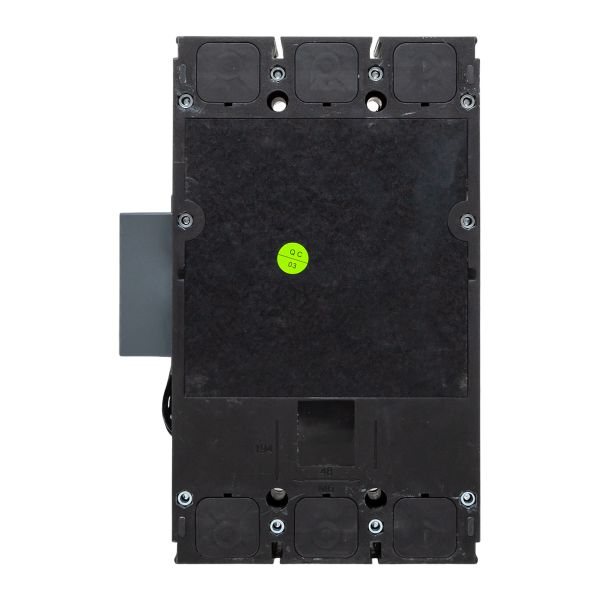

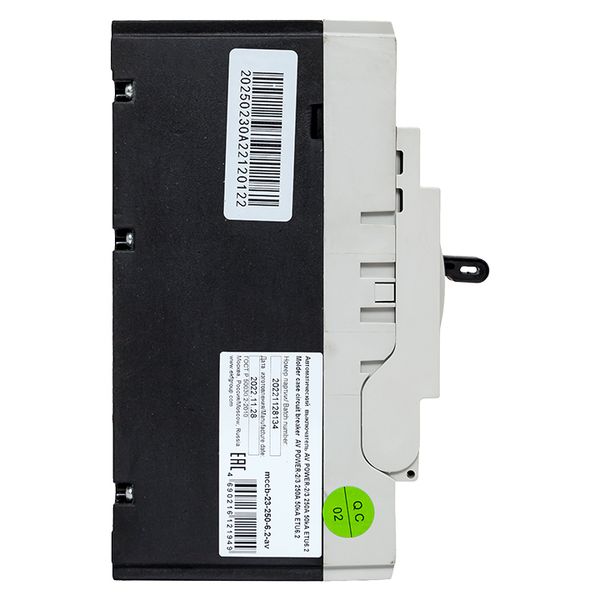

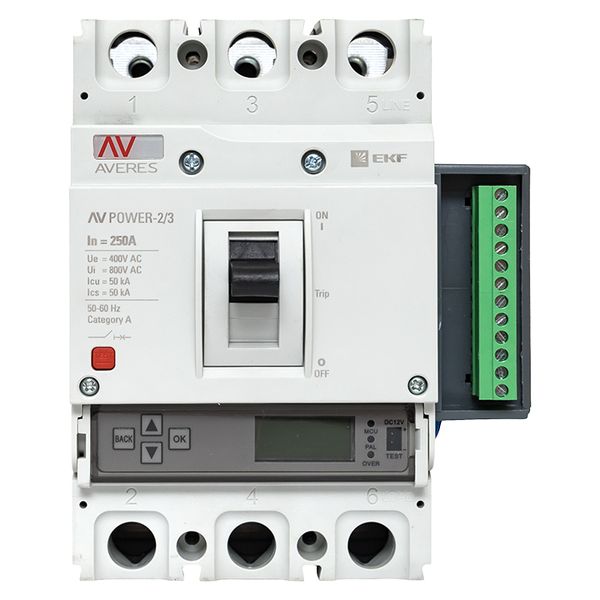

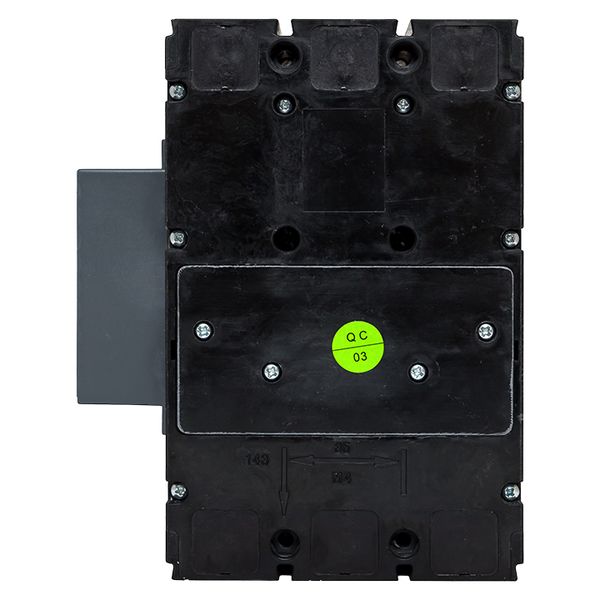

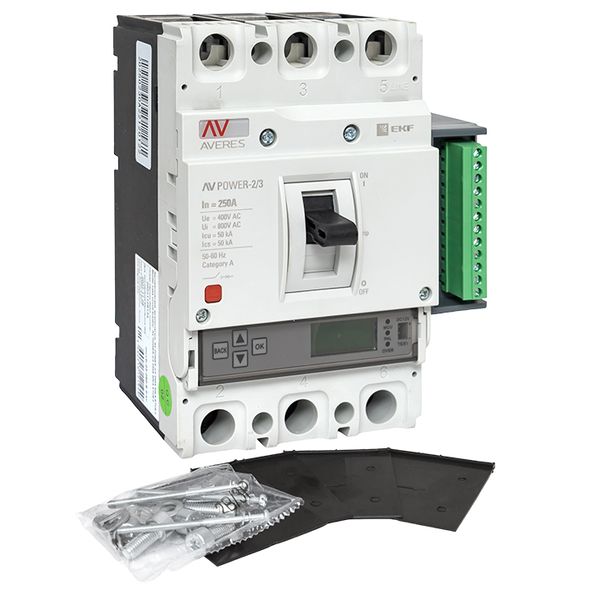

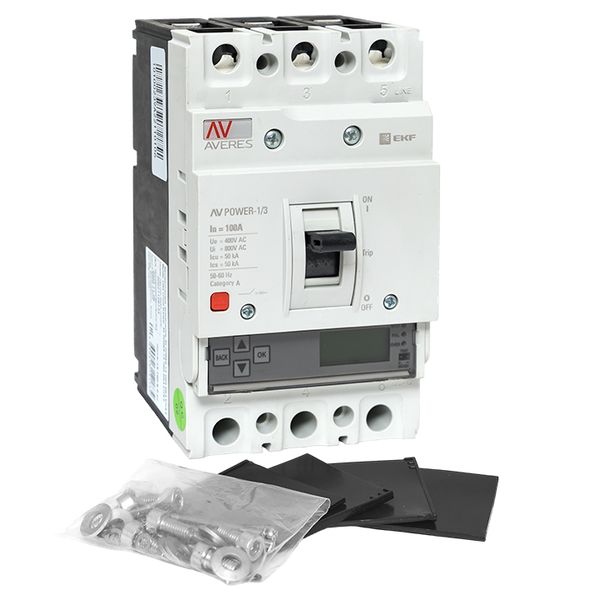

● В литом корпусе — применяются в общественных и промышленных зданиях, рассчитаны на более высокие токи, чем в бытовой электросети.

● Воздушные — используются на промышленных объектах, в цепях с рабочими токами, измеряемыми тысячами ампер.

Конструкция «автомата» включает следующие элементы:

● винтовые клеммы (верхняя и нижняя),

● гибкий проводник,

● подвижный и неподвижный контакты,

● электромагнитный расцепитель с сердечником и катушкой,

● тепловой расцепитель с биметаллической пластиной и регулировочным винтом,

● рычаг управления,

● дугогасительная камера,

● фиксатор с защелкой,

● отверстие для отвода газа.

Рассмотрим более подробно ключевые элементы — расцепители.

Тепловой расцепитель — это пластина из биметалла, которая имеет свойство деформироваться при нагревании. Ток, проходя через эту пластину, повышает ее температуру. Если ток в электросети выше допустимого, то пластина нагревается настолько, чтобы изогнуться и тем самым привести в действие механизм расцепления. Следовательно, выключатель размыкает цепь, защищая подключенные к ней приборы.

Электромагнитный расцепитель представляет собой катушку (соленоид) с проволочной обмоткой. Внутри катушки располагается сердечник с пружиной. Если происходит короткое замыкание, то ток в цепи резко возрастает. Это приводит к наведению магнитного потока в обмотке катушки. А он, в свою очередь, перемещает сердечник, который вместе с пружиной заставляет сработать механизм отключения.

Нюансы срабатывания

Тепловой расцепитель в автоматическом выключателе срабатывает не сразу. Это обусловлено физическими характеристиками биметалла и природой тока. Чтобы пластина изогнулась до того состояния, в котором она сможет активировать механизм отключения, необходимо время. Какое именно — зависит от того, насколько большой ток проходит через пластину. Чем ток выше, тем пластина быстрее нагревается и деформируется, и тем, соответственно, меньше время срабатывания.

Разброс достаточно широк — от нескольких секунд до десятков минут. Минимальный ток срабатывания тоже варьируется — в пределах 1,13 — 1,45 от номинального уровня (то есть расцепитель активирует механизм отключения, если номинальный ток повышается на величину от 13% до 45%).

Помимо этого, на период срабатывания влияет и температура среды. Так, если выключатель находится в помещении, где стабильно высокая температура, то расцепитель может сработать при меньших значениях тока, так как пластина всегда нагрета. Если же температура среды низкая, то значения тока для срабатывания выключателя выше — поскольку пластина охлаждена.

В том, что тепловой расцепитель срабатывает не сразу, есть свой смысл. За время, нужное для срабатывания, ток перегрузки может вернуться к норме. Если же этого не происходит, то расцепитель срабатывает.

Электромагнитный расцепитель, в отличие от теплового, срабатывает моментально — время не превышает долей секунды. Однако для его активации необходимо, чтобы ток превысил номинальные значения минимум в три раза.

Когда выключатель срабатывает, и цепь размыкается, в ней образуется электрическая дуга. Чем выше ток, тем эта дуга сильнее. Ее образование вызывает разрушение контактов «автомата», поэтому с целью их защиты в конструкции выключателя предусмотрена дугогасительная камера. Камера выполнена из пластин, расположенных параллельно друг другу. В ней дуга дробится и гаснет вплоть до исчезновения. В течение этого процесса образуются газы, которые отводятся через предусмотренное для этого отверстие.

Как выбрать автоматический выключатель LEGRAND?

Корректный выбор зависит от характеристик электросети. Чтобы правильно подобрать автоматический выключатель, необходимо учесть следующие показатели.

1. Номинальный ток. Это — один из ключевых параметров. Другие его названия — ток срабатывания, ампераж, допустимый ток. Данное значение указано на корпусе прибора и отражает тот уровень тока, при котором выключатель не будет срабатывать. Учитывать этот показатель необходимо в первую очередь. Как выбрать? На розетки обычно берутся «автоматы» 16А, на свет — 10А, на вход в жилое помещение — 45-50А, на электроплиту — 20-25А, но не более 32А.
2. Число полюсов. Это количество линий, которые могут быть подключены к выключателю. «Автомат» может быть однополюсным, двухполюсным, трехполюсным и четырехполюсным. Первые два варианта подходят для однофазных сетей, причем однополюсный выключатель размыкает исключительно фазу, двухполюсный же — фазу и ноль. Варианты 3 и 4 используются в трехфазных сетях. Количество полюсов в «автомате» соответствует количеству переключателей, являющихся по своей сути аналогами предохранителей (т.н. «пробок») в электрических счетчиках. Выбор между однополюсными (1p), двухполюсными (2p) и другими типами автоматических выключателей напрямую зависит от фазности электросети. Так, «автомат» 1p оптимален для защиты отдельных электроприборов, питающихся от однофазной сети. Вариант 2p дает полную защиту всей бытовой электросети и подключенных к ней устройств (но также используется только в однофазных сетях). Трехполюсные устройства защищают от скачков напряжения в трехфазной сети и оптимальны, если требуется обеспечить стабильную работу отдельных приборов. И, наконец, четырехполюсные выключатели применяются там, где работает трехфазная сеть, и к ней подключено множество приборов.
3. Класс — это время отключения. Наиболее быстро срабатывающие выключатели — А. Классы B и C оптимизированы для бытовых сетей, D — для промышленности.
4. Бренд — здесь важно отдавать предпочтение проверенным брендам, т.к. выключатели этих производителей обеспечивают максимальную безопасность и надежность.

Сегодня «автоматы» LEGRAND устанавливаются на щиты на специальные дин-рейки — это просто и удобно. Крепления-защелки уже интегрированы в корпус выключателя. При установке защелку следует оттянуть (удобно делать это с помощью длинной отвертки), чтобы она зацепилась за рейку. После установки обязательно необходимо проверить качество крепления. Затем «автомат» остается только подключить, вставив провода в зажимы и затянув последние. Затягивать необходимо плотно, но не слишком, чтобы не повредить кабель. Разумеется, провода должны быть предварительно заизолированы.
